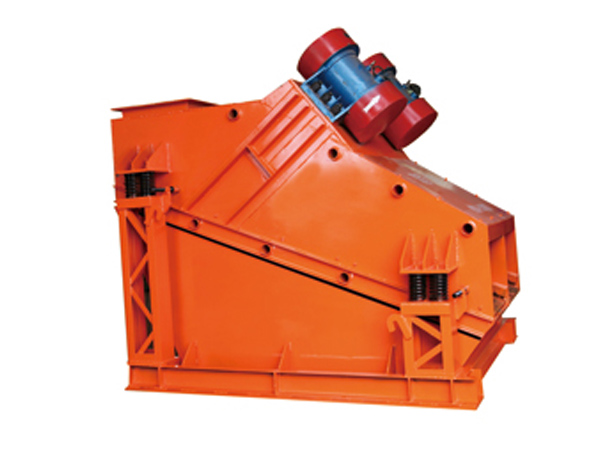

DZSF系列重型高效电机振动筛


一、用途及特点：

　　1、DZSF系列高效重型振动筛是一种新型的筛分设备，它广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对大块状物料及中、小颗粒状物料的分级作业。

　　2、DZSF系列高效重型振动筛筛面倾斜安装，与其它同类型产品相比具有下列特点：

　　（1）体积小，筛分能力大；

　　（2）重量轻，便于安装及工艺布置；

　　（3）能耗少，可节约大量能源；

　　（4）价格低，备件量少；

　　（5）结构简单，造型美观；

　　（6）筛网由小块拼装，且更换简便。

二、结构与工作原理：
　　DZSF系列高效重型振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。DZSF系列高效重型振动筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛则落则落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，从而完成物料筛分作业。

三、主要技术参数

型号	入筛粒度mm	生产能力t/h	型号	功率KW	振动频率HZ	双振幅mm	有效筛面m 2	设备重量kg	单点动负荷N
DZSF09x18	≤ 250	10～100	YZO-17-4	0.75x2	25	5～7	1.62	1248	900
DZSF10x20	≤ 250	10～180	YZO-20-6	1.5x2	16	6～8	2.0	1476	1300
DZSF12x24	≤ 350	10～200	YZO-30-6	2.2x2	16	6～8	2.88	2300	1620
DZSF10x30	≤ 350	10～250	YZO-30-6	2.2x2	16	6～8	3.0	2295	1850
DZSF15x30	≤ 350	10～350	YZO-50-6	3.7x2	16	6～8	4.5	3300	2810
DZSF15x36	≤ 350	10～400	YZO-50-6	3.7x2	16	6～8	5.4	4460	4800
DZSF15x40	≤ 350	10～450	YZO-75-6	5.5x2	16	6～8	6.0	5028	4650
DZSF15x50	≤ 350	10～500	YZO-75-6	5.5x2	16	6～10	7.5	6800	5100
DZSF20x50	≤ 350	10～500	YZO-75-6	5.5x2	16	6～10	10	8450	6130
DZSF20x60	≤ 350	10～600	YZO-100-6	7.5x2	16	8～12	12	11100	7600
DZSF20x70	≤ 350	10～600	YZO-100-6	7.5x2	16	8～12	14	13800	10110
DZSF20x80	≤ 350	10～600	YZO-100-6	7.5x2	16	8～12	16	17500	11040
